Energy saving
에너지절감
고객의 에너지 절감을 위한 최적의 파트너, 우일E&C가 함께 합니다.

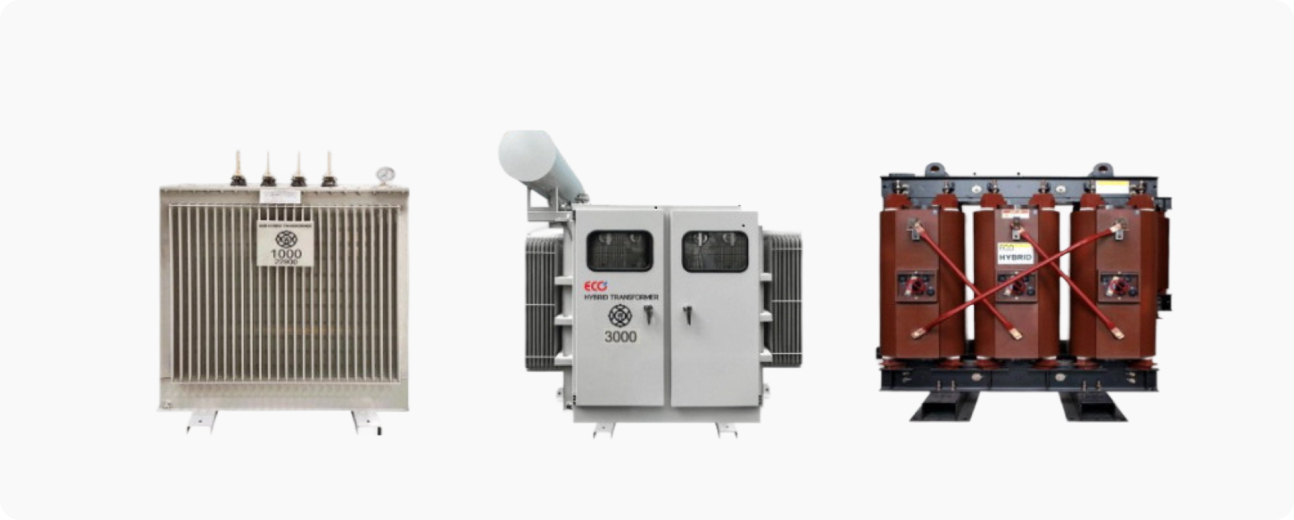

ECO 하이브리드 변압기

ECO 하이브리드 변압기로 에너지 절감과 전력 품질 개선을 동시에 해결하세요

고효율 변압기와 고조파 필터를 하나로 통합한 혁신적인 전력 솔루션
특허받은 핵심 기술 Zig-Zag 변위교차 권선 기술


전력품질 저하의 주범인 고조파와 불평형을 효과적으로 개선하여, 에너지 절감, 설비 안정성 향상, 설비 수명 연장,저소음 운전 효과를 얻을 수 있는 차세대 신기술 변압기입니다.
특허받은 Zig-Zag 변위교차 권선 기술을 통해 변압기 자체 손실 감소와 전력 품질 개선으로 5~6%의 에너지를 절감합니다.
평균 투자 대비 회수 기간 2년 이내로 에너지 절감율을 보증합니다.
49dB의 저소음 운전으로 쾌적한 환경을 제공합니다. 일반 변압기(68dB) 대비 19dB 감소한 도서관 수준의 조용한 운전으로 소음 문제를 원천 차단합니다.

핵심 기술

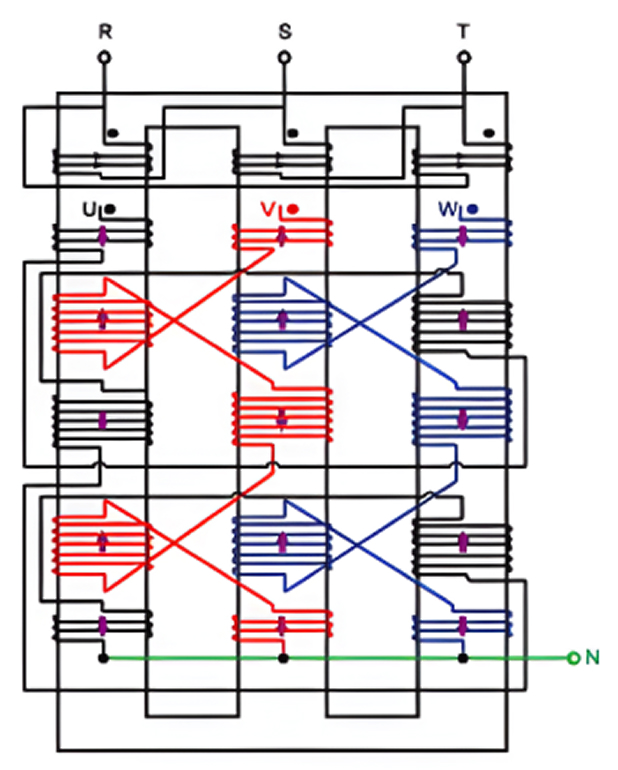

권선도

  1. 각 상에서 정방향과 역방향의 권선비로 위상 제어, 자속 상쇄
  2. 동차수의 고조파 상호 상쇄
  3. 철손 및 동손 감소

▶ 변압기 2차측 권선을 변위교차 Zig-Zag Transposed 공법으로 권선하여,
▶ 각 상에서 정방향과 역방향의 자로(磁路)를 통해 고조파가 상쇄되고 불평형을
 개선시키는 기술

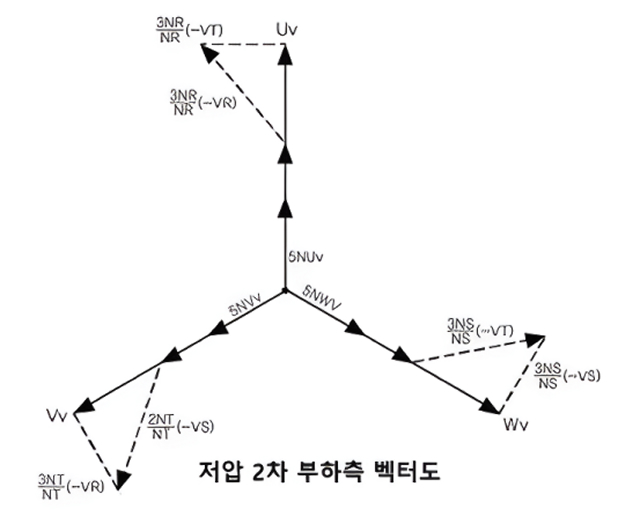

벡터도

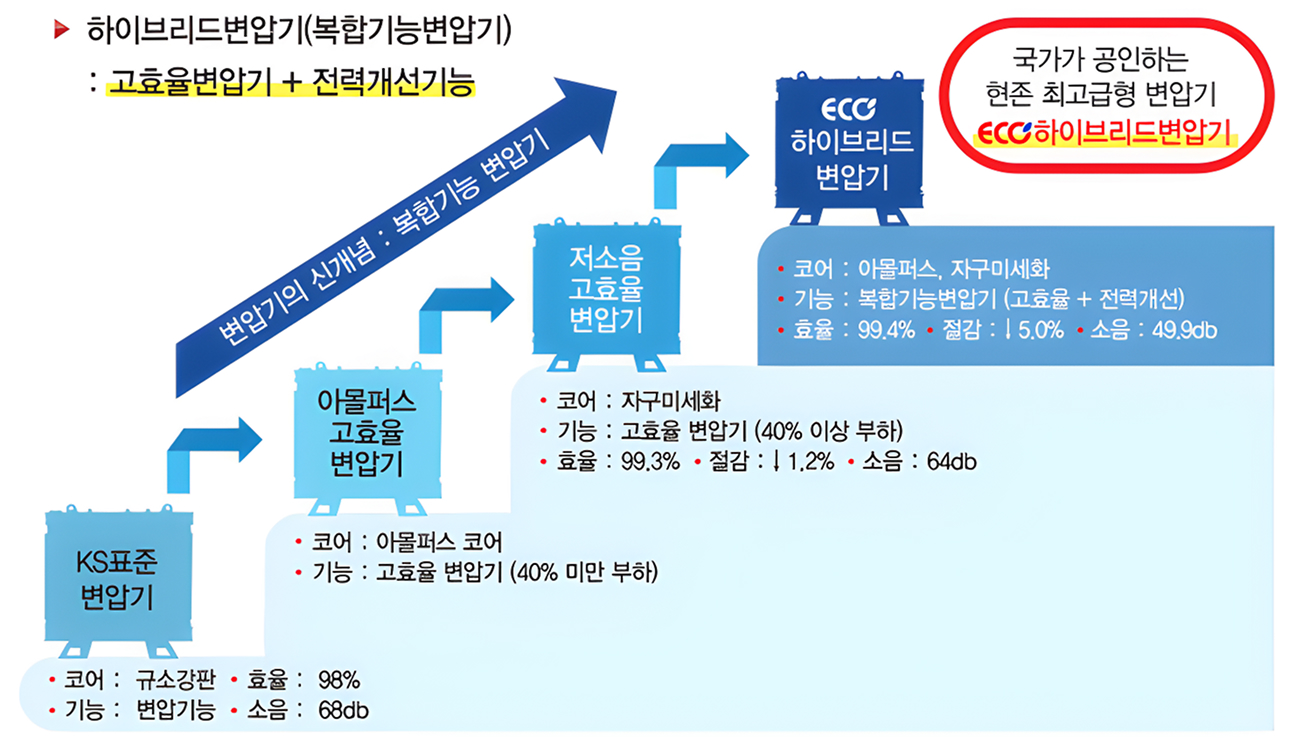

성능 비교

도입 효과

경제적 효과

  1. 전기요금 절감 : 평균 5~6% 절감율
  2. 투자 대비 회수 효율성 우수
  3. 설비 수명 연장으로 유지보수 비용 절감
  4. 안정적 전력품질로 생산성 향상

기술적 효과

  1. 변위교차 권선형 신기술로 전력품질 개선
  2. 신뢰성 높은 설계로 고효율,고안전 운전
  3. 특수한 설계 및 정밀 절단 가공으로 운전 시 진동,소음 최소화
  4. 무부하 전류 0.28%, 효율 99.35%, 중량 4,300KG (1,000KVA 기준)

환경적 효과

  1. 탄소배출 감축으로 친환경 경영 실현
  2. 에너지 절감을 통한 지속가능 경영 기여
  3. 저소음(49dB) 운전으로 작업 환경 개선
  4. 친환경 인증 및 지원제도 활용

주요 납품 실적

제지업 00제지

  1. 교체수량 21식, 용량 17,290KVA, 절감률 6.3%
  2. 절감금액(년) 394,000(천원), 탄소배출감축량(년) 1,500tCO2eq
  3. 효과 분석 - 설치 전,후 각 17일의 평균 전기사용량 비교
(한전 "파워플래너" DATE 기준)

건설자재업 00씨엔티

  1. 교체수량 6식, 용량 7,250KVA, 절감률 6.77%
  2. 절감금액(년) 160,000(천원), 탄소배출감축량(년) 613tCO2eq
  3. 효과 분석 - 설치 전,후 각 16일의 전기사용량 비교
(SCADA Date 기준)

제조업 00펄프

  1. 교체수량 5식, 용량 8,200KVA, 절감률 6.3%
  2. 절감금액(년) 178,000(천원), 탄소배출감축량(년) 731 tCO2eq
  3. 효과 분석 - 원단위 사용량 비교 (Normal값)

※ 100여 곳 이상의 고객사에서 검증된 성능과 안정성을 인정받고 있습니다. ECO 하이브리드 변압기 적용사례집을 요청해주세요.

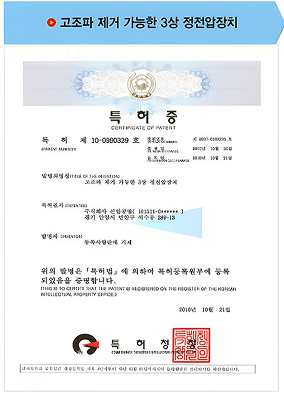

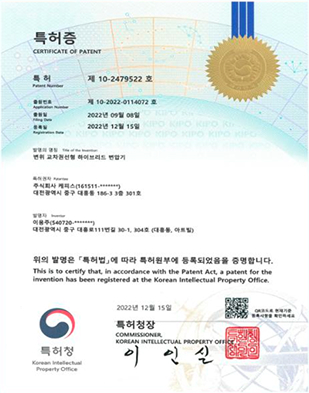

인증서

시공사례

우일E&C의 시공사례를 확인하세요.
