Radiant heating
복사난방
우일E&C의 첨단 복사난방 시스템을 만나보세요

썬조이플러스

햇볕의 따사로움을 그대로 전달하는 SUNJOY, 장점만을 더한 SUNJOY PLUS!

SUNJOY PLUS는 천장형 원적외선 복사난방 시스템의 새로운 표준입니다.

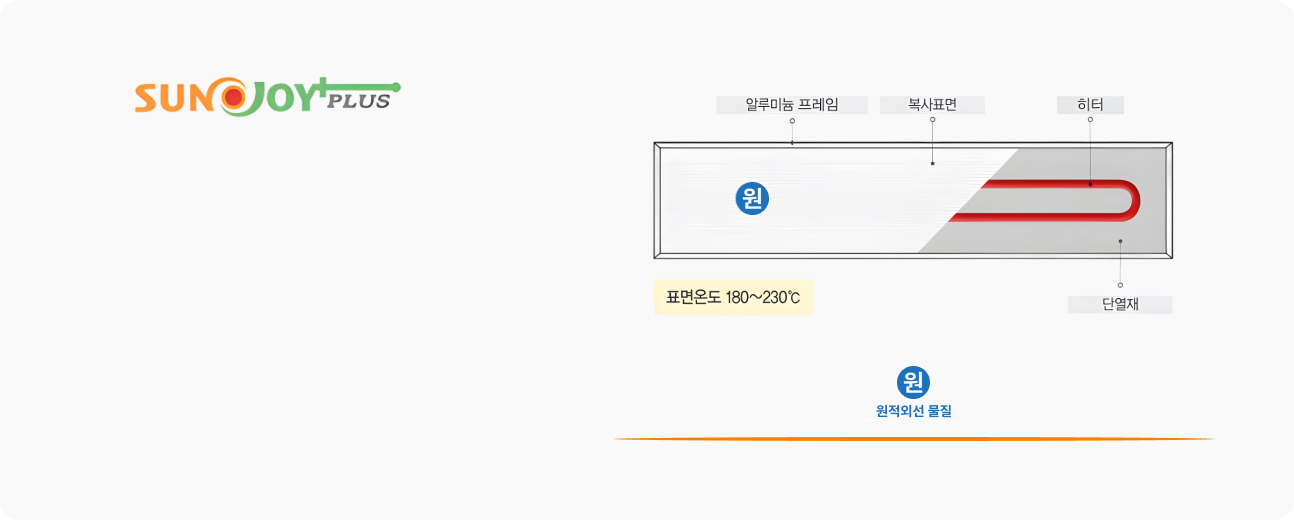

전원을 투입하면 제품 표면에 열이 발생하고 원적외선(4~14㎛, 중심파장 9㎛)이 복사되면서 체온을 올려줌과 동시에 실내온도를 높여줍니다.
자연 그대로의 햇살과 같은 원리로 열을 전달하는 방식으로, 따뜻하면서도 쾌적한 공간을 만들어 줍니다.
파장이 긴 원적외선의 특징을 이용해 난방은 물론 건강까지 챙길 수 있습니다.

제품 개요

아이템 아이콘-1

썬조이플러스 장점

  • 썬조이 1/2 사이즈로 설치 면적 감소
  • 썬조이 1/2 사이즈로 동일 면적 이상 난방 가능
  • M-Bar 철거가 필요 없는 간편 설치
  • 썬조이 대비 단열 성능 향상
  • 발열 표면 직선 양각 처리로 깔끔한 디자인 및 열효율 향상(발열 면적 증대)
  • 소형화로 천정 배치 계획 유리
  • 발열판 팽창현상 없음
아이템 아이콘-1

복사 난방

  • 인체 표면에 직접 열을 전달하기 때문에 열 손실률이 적어 에너지 절감효과
  • 대류난방에 비해 상하 온도차가 없음
  • 일반난방으로는 불가능한 천장의 높은 방의 난방가능
  • 공기를 태우지 않기 때문에 건조함이 없음
  • 바람이 발생하지 않고, 먼지 발생이 없어 호흡기 질환 예방
  • 공기가 약간 차가울때는 대류난방보다 복사난방이 더 따뜻함
아이템 아이콘-1

원적외선난방

  • 태양에서 지구로 전달되는 에너지의 약 60%가 원적외선 형태
  • 원적외선의 파장이 인체분자의 공진주파수와 일치하므로, 인체내부로 열전달 효과
  • 온열 효과를 통하여 세포를 활성화 시키고 신진대사를 촉진
  • 조이는 생체주파수와 일치하는 원적외선을 복사하기 때문에, 피부 겉이 아닌 피부 속까지 열을 침투시켜 따뜻하면서도 쾌적한 느낌을 제공합니다.

제품 특징

에너지 절감

  • 열전달 방식이 우수한 복사 난방
  • 대류난방에 비하여 3~4℃ 높은 체감 온도
  • 출력 손실을 최소화한 고효율 난방
  • 상하 온도 편차 약2℃로 손실 최소화

안전성

  • 난연재료 사용으로 화재 위험 없음
  • 유해 물질 발생 없음
  • 유해 전자기파 차단
  • 정전기 차폐

친환경

  • 먼지,소음,진동 없음
  • 친환경 세라믹 코팅 기술 적용

건강

  • 복사난방을 이용하므로 건조증 없음
  • 원적외선을 이용하므로 피부 손상 없음
  • 세포 활성화 및 혈액순환 촉진
  • 면역력 증진 및 피로 회복

적용 분야

상업 및 공공시설

  • 업무용빌딩: 사무실, 오피스텔 외
  • 학교/학원: 교실, 강의실, 연구소 외
  • 병원: 입원실, 물리치료실 외
  • 상업시설: 커피숍, 레스토랑, 헤어숍 외
  • 화장실: 학교, 공원 외 공공 화장실

주거 및 여가시설

  • 아파트 국부난방: 침실, 공부방, 욕실 외
  • 호텔/펜션/콘도: 로비, 객실, 복도 외
  • 찜질방/사우나: 찜질방, 사우나 시설
  • 운동시설: 핫요가, 골프연습장, 헬스클럽 외

기존 난방대비 30~50%의 비용절감을 할 수 있습니다.

비교항목 전기라디에이터 전기온풍기 EHP 전기온돌 썬조이플러스
필요전력(W) 6,500 5,000 3,500 5,000 3,500
시설비(원) 800,000 1,500,000 2,000,000 1,500,000 1,150,000
1개월 사용전력(kW) 1,560 1,200 840 1,200 840
1개월 전기요금(원) 144,000 111,000 78,000 111,000 78,000
1개월 유지비(원) 3,000
(세척제)
7,000
(필터)
13,000
(출장청소)
0 0
1개월 가동비용(원) 147,000 118,000 91,000 111,000 78,000
투자회수기간(개월) BASE 24 22 20 5
  • 필요전력은 33m²(10평)의 공간을 기준으로 산출 되었습니다.
  • 1개월 사용전력은 하루 8시간, 한달 30일 가동을 기준으로 산출 되었습니다.
  • 전기요금은 일반용 전력(갑) 중 저압전력 요금 92.3원/kW(겨울철)을 기준으로 산출되었습니다.

썬조이플러스 설치 시 열의흐름

재래식 난방의 열의 흐름

썬조이플러스는 사람이 양지바른 곳에서 햇볕을 쬘 때의 따사로움을 그대로 느낄 수 있게 하는 복사난방 방식의 난방시스템으로, 건조한 열풍을 이용한 대류난방 방식과는 달리, 쾌적한 난방환경을 제공합니다. 같은 장소에서 주변공기의 온도가 동일하더라도 양지에 있는 사람과 음지에 있는 사람이 느끼는 체감온도가 다른데,이는 태양의 복사열이 피사체인 인체에 직접 전달되기 때문입니다. 또한, 복사난방은 열을 실내 구석구석으로 빠르게 전달해 줍니다.

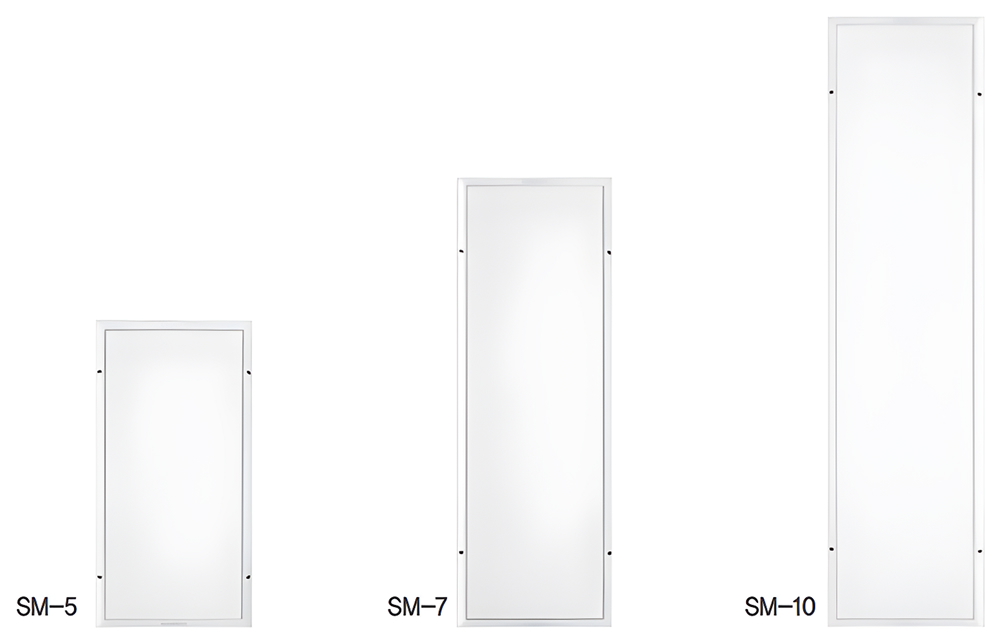

제품 라인업

모델 크기
(mm)
발열판 넓이
(㎡)
무게
(kg)
전압
(V)
전류
(A)
소비전력
(W)
발열량
(kcal)
난방면적
(㎡)
동파방지면적
(㎡)
SM-5 노출형(N) 306×606×30 0.15 2.8 220 2.27 500 430 3.3 (1평) 6.6 (2평)
매립형(M) 298×598×30 2.5
SM-7 노출형(N) 306×906×30 0.23 4.1 3.41 750 645 5 (1.5평) 9.9 (3평)
매립형(M) 298×898×30 3.7
SM-10 노출형(N) 306×1206×30 0.32 5.3 4.55 1000 860 6.6 (2평) 13.2 (4평)
매립형(M) 298×1198×30 4.9
온도조절기 EKC-35(세트)

인증서

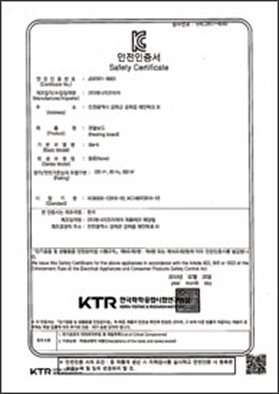

전기용품 안전인증(KC)

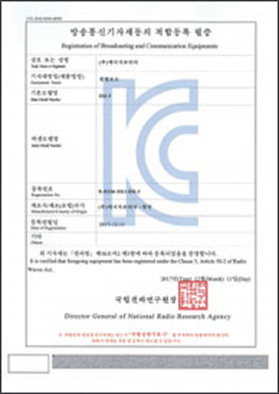

방송통신기자재등의 적합등록필증

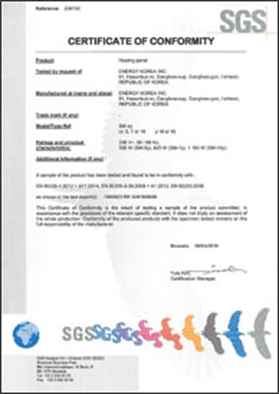

CE

용량 설계방법

약식 용량 산정법(EK방법)

  • Q : 난방대상 공간의 체적(m³)
  • T₁ : 난방 전 실내온도(℃)
  • T₂ : 목표 실내온도(℃)
  • △T : 난방 전 온도와 난방 후 목표 온도의 차이(T₂-T₁)
  • F : 단열지수(난방장소의 종류에 따른 Factor)
단열상태 단열지수[F] 난방전실내온도
보온이 매우 잘 된 시설
(찜질방)
350 22℃
보온이 잘 된 시설
(APT)
300 19℃
보온이 양호한 시설
(단독주택)
250 16℃
보온이 보통인 시설
(일반 남향 사무실)
200 13℃
보온이 잘 안 된 시설
(북향 사무실)
150 10℃
보온이 안 된 시설 100 7℃
외풍이 많은 시설 75 4℃
  • 외기온도 10℃ 기준
  • 산출된 용량만큼 모델별 용량으로 나누어 실별 필요한 제품 및 수량을 적용합니다.

간략 용량 설계법

난방공간 면적 높이
(m)
체적
(m³)
난방전
실내온도[T₁]
(℃)
목표
실내온도[T₂]
(℃)
보정온도
[T₂-T₁]
(℃)
단열지수
[F]
용량
(W)
적용발열판
(m²) (평)
학교 화장실
(동파방지용)
15.0 4.5 2.4 36 5 13 8 250 1,152

[SR-5D]*2
주거용 화장실 5.0 1.5 2.4 12 15 25 10 300 396 [SR-4D]*1
사무실(소형) 13.2 4.0 2.4 32 15 25 10 200 1,584 [SR-8D]*2
병원 입원실 26.5 8.0 2.4 64 12 25 13 250 3,307 [SR-8D]*4
오피스텔 39.5 12.0 2.4 95 15 25 10 250 3,792 [SR-9D]*4
학교 화장실
(동파방지용)
16.4 5 2.4 39 6 13 7 150 1,837




[SM-10]*2
사무실(소형) 13.3 4 2.4 32 14 25 11 200 1,756 [SM-7]*2
상가내 점포 29.8 9 3 89 13 24 11 250 3,934 [SM-10]*4
펜션 (방) 15 4.5 2.4 36 17 25 8 250 1,152 [SM-5]*2
  • 천장 마감면(환기시설, 전등, 칸막이 등)과의 간섭을 고려하여 위치를 정합니다.
  • 외벽으로부터 600mm 정도 띄우고, 발열판 상호간에는 그 2배 정도의 거리를 둡니다.

시스템 설계

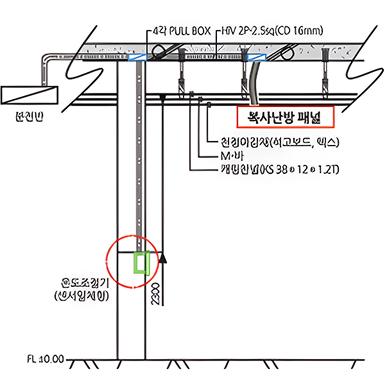

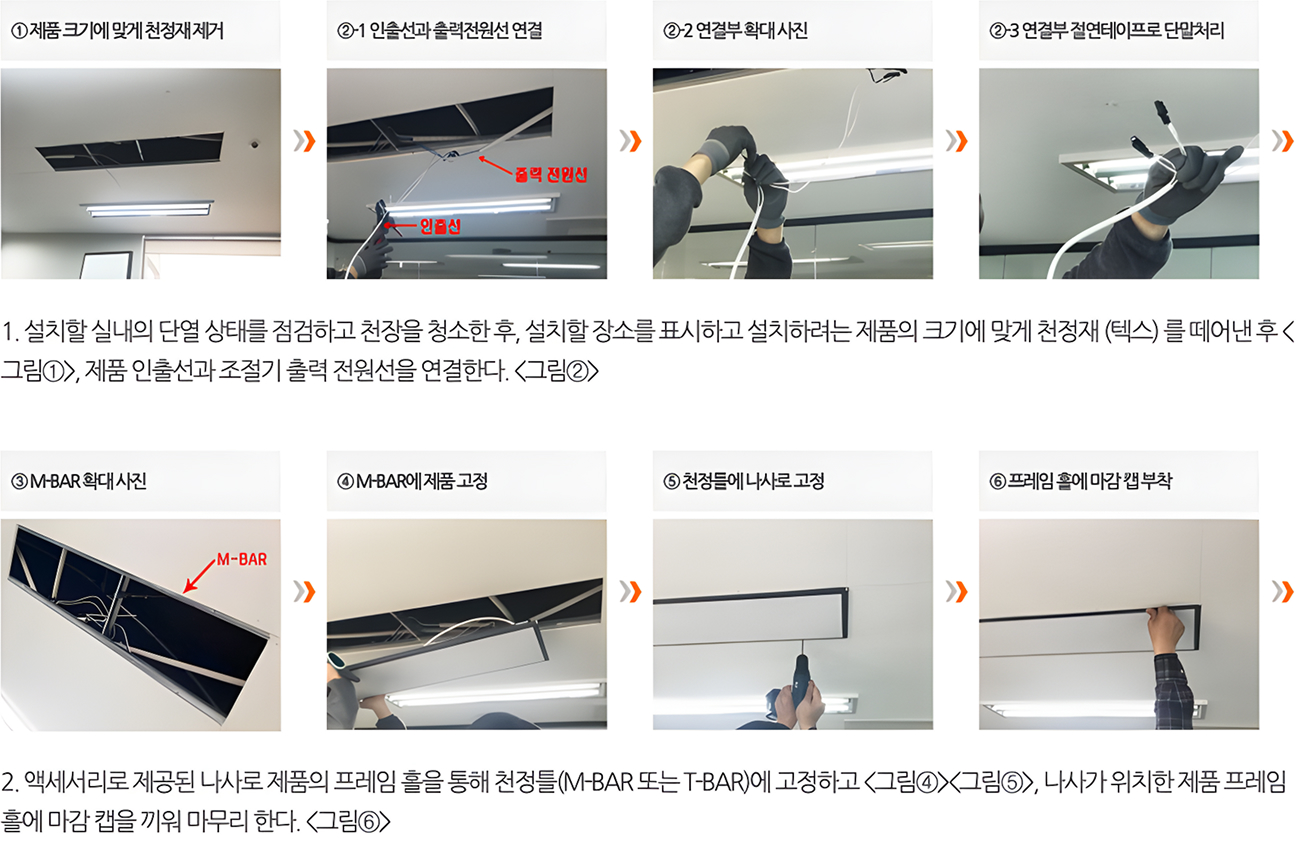

패널 설치 상세도

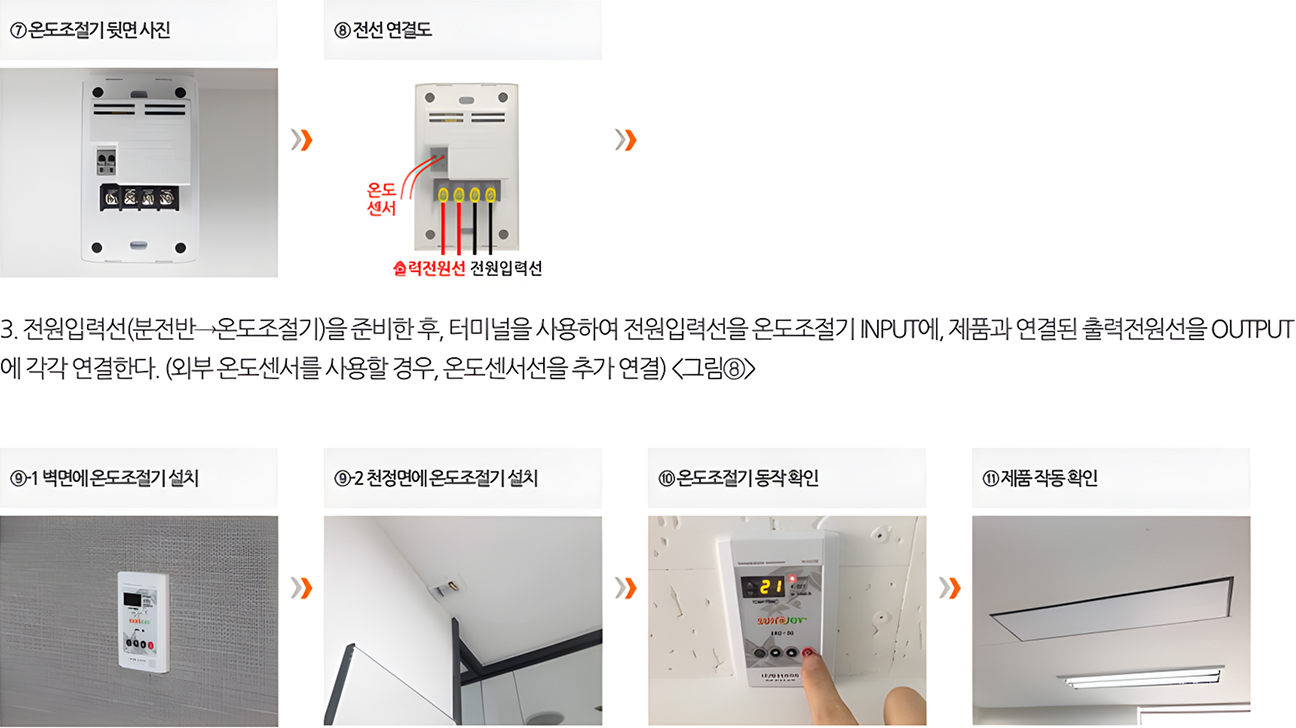

온도조절기의 종류 및 회로 구성도

온도조절기의 종류 및 회로 구성도

용량 설계방법

시공사례

우일E&C의 시공사례를 확인하세요.
