기존 AC 팬 대비 최대 50%의 에너지를 절감하는 차세대 EC(Electronically Commutated) 팬입니다.
내장된 인버터로 정밀한 속도 제어가 가능합니다.
CE 인증과 고효율기자재 인증을 획득한 효성중공업의 검증된 기술력으로 제작되었습니다.

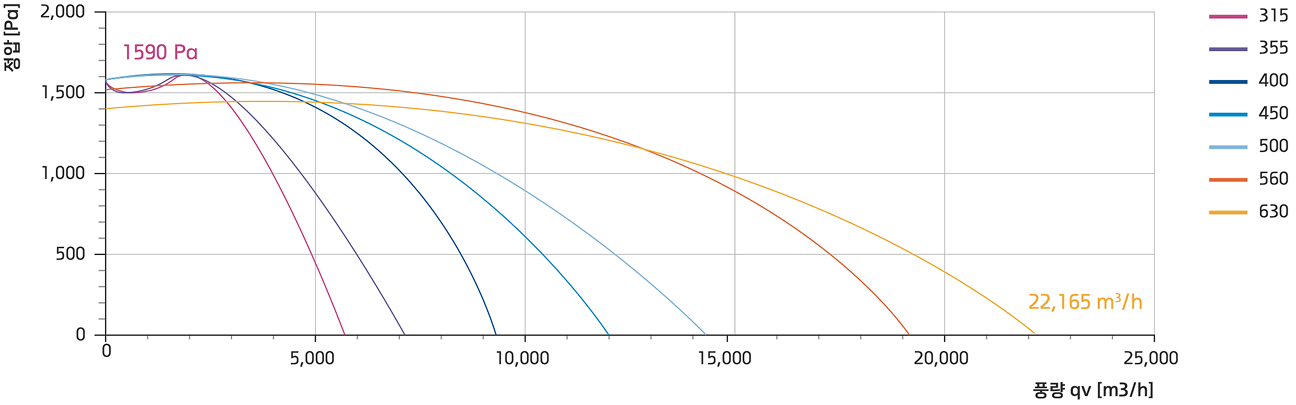

임펠러 사이즈 315~630mm의 다양한 라인업으로 모든 HVAC/AHU 시스템에 적용 가능하며,
-20°C~+50°C의 넓은 온도 범위와 IP54 보호등급으로 어떤 환경에서도 안정적인 성능을 보장합니다.
| 항목 | 사양 |
|---|---|
| 입력전원사양 | Rating 3PH 380-480 VAC 50/60 Hz |
| 입력 | Max. Input Power 2.5kW |
| 전류 | Current 4.1A |
| 정압효율 | Static Pressure Efficiency 63.4% |
| 최대회전속도 | Fan Speed Max. 2,950 RPM |
| 주위온도 | Max. Amb Temp. 40℃ |
| IP등급 및 절연등급 | IP 54 Ins Class F |
| 중량 | Weight 22.9kg |
| 구분 | 단자기호 | 기능 | 케이블 |
|---|---|---|---|
| 전원 | R, S, T | 주 전원 입력 단자 | 0.2~6㎟ 24~8AWG |
| PG | 접지단자 | ||
| 입력 신호 | 24V | 센서 전원 등 유저 사용 전원 | 0.2~1.5㎟ 26~16AWG |
| DI1 | 디지털 입력 단자 1 (현재 기본값 정방향 운전신호) | ||
| DI2 | 디지털 입력 단자 2 (현재 기본값 역방향 운전신호) | ||
| AI1 | 아날로그 전류 입력 (주파수 지령, 센서입력) | ||
| AI2 | 아날로그 전압 입력 (주파수 지령, 센서입력) | ||
| 출력 전원 | 10V | 볼륨저항 전원용(30mA] 전압 출력 (볼륨저항 이용 시, 10V-볼륨-GND-AI2 결선) | |
| 5V | 오퍼레이터용 전원 (메인전원을 인가해야 5V출력) | ||
| 통신 신호 | P | 485 통신버스(RXP) | |
| N | 485 통신버스(RXN) | ||
| 접지 | COM | 제어 단자대 GND | |
| 출력 신호 | A | 알람 출력 릴레이 A접점 (NO) | |
| B | 알람 출력 릴레이 B접점 (NC) | ||
| C | 알람 출력 릴레이 공통단자 |
